Metode Cut Off dengan Secant Piles

Dewatering dengan Metode Cut Off dapat dilakukan dengan menggunakan Secant Piles, yaitu tiang yang saling bepotongan sehingga membentuk dinding yang rapat.
Prosesnya sama dengan diaphragm wall, tetapi materialnya menggunakan tiang beton bertulang dan tiang dari semen bentonite, yang dapat diuraikan sebagai berikut :
  • Di titik yang telah ditetapkan, tanah di bor sedalam desain, kemudian di cor semen bentonite.
  • Di sebelahnya, sesuai dengan arah (line) diaphragm wall yang direncanakan, di bor lagi sedalam desain, dengan jarak as lebih kecil dari 2x diameter lubang, kemudian di cor semen bentonite. Begitu seterusnya hingga seluruh line diaphragm wall dicapai.

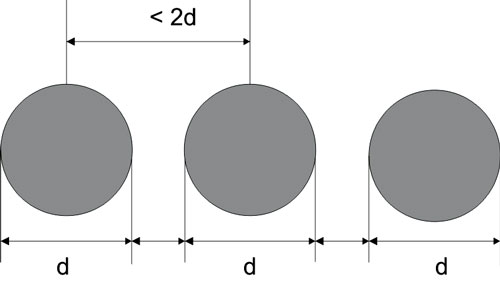

Metode dewatering Cut Off dengan Secant Piles
Tiang Bentonite


  • Tepat di tengah-tengah antara tiang-tiang semen bentonite yang telah selesai di cor (setelah 3 hari), dilakukan pengeboran tanah dengan diameter dan kedalaman yang sama. Karena jarak tepi tiang lebih kecil dari diameter, maka selama proses pengeboran tiang-tiang lama akan tergerus. Kemudian dilakukan pengecoran dengan semen bentonite. Begitu seterusnya diantara tiang-tiang yang telah di cor, dengan demikian terbentuklah dinding yang rapat, terdiri dari tiang-tiang yang saling berpotongan (berjejeran).
Metode dewatering Cut Off dengan Secant Piles
Pengeboran diantara tiang bentonite

  • Bila struktur secant pile ini diperlukan juga sebagai struktur penahan tanah selama proses penggalian, maka untuk tiang yang tahap kedua di cor beton bertulang (sebagai struktur penahan)
  • Semen bentonite yang ada di pasaran ada beberapa macam antara lain Indobent (produksi dalam negeri), dan produksi luar negeri (impor). Sedangkan campuran semen bentonite dari beberapa trial mix yang pernah dilakukan, telah didapatkan hasil test laboratorium untuk Unconfined Compressive Strength pada umur 7 hari.
NOMaterial CampuranKomposisi Berat CampuranKg/cm2Keterangan
1Air Cement Bentonite1000kg, 300kg, 70kg0.7265Umur 7 hari
2Air Cement Bentonite1000kg, 300kg, 50kg1,6718Umur 7 hari

Sumber: METODE KONSTRUKSI DEWATERING oleh ASIYANTO
